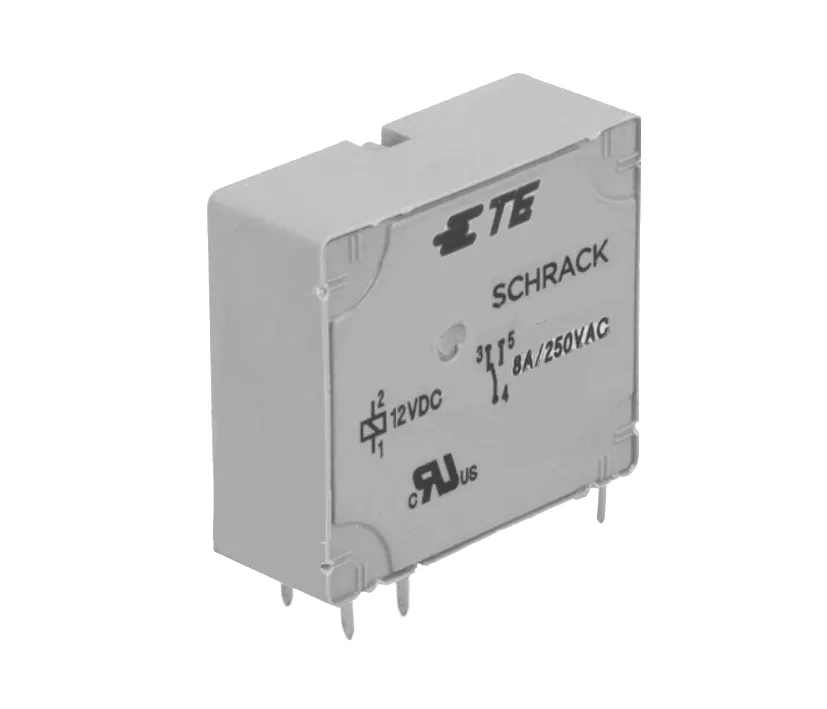

Produktinformationen „Relais 24V DC Spule 1xUM Wechslerkontakt bis 8A 250Vac V23057 Serie“
24V Relais ersetzt V23127-B00006-Axx / KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr.
Print-, bzw. Leiterplatten Leistungsrelais
- Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw.
- Ersetzt Wallek / RP10024S / KR510024 / V23127-B0006 / V23057-B0006-A101 / V23027X und viele weitere mehr.
- Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art
- Waschdichtes Printrelais ( Leiterplattenrelais )
- Spule: 24V (DC) mit 1200-Ohm
- Spulenbereich: 16,6…31V DC
- Coil-Power: 450-500mW
- Dielectric strength coil-contact circuit 4000V rms
- Dielectric strength open contact circuit 1000V rms
- Leistungsrelais mit 1xWechsler Kontakt (UM)
- Kontakt Material AgNi20 … AgNi0,15
- Kontakt-Belastbarkeit: 8A 250V (AC) max. 1250VA = Nennschaltstrom : 8A
- Contact-Ratings nach IEC61810 = 8A 250VAC / Schaltstrom, max.: 15A kurzfristik 15A 4sek 250VAC
- Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen )
- Konttakt Öffner : 4 auf 3 ( Ruhezustand geschlossen )
- Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder )
- Temperatur Einsatzbereich: -40…+70°C
- Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung )
- Abmessungen: B:27,8mm H:24.5mm T:10.5mm
- Zeichnung Pinlayout und weitere Infos siehe weitere Bilder !
Dieses Profi-Relais-Serie ist erhältlich wie folgt :
- Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC
- Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC
- Alternativ
- Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC
- Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC
Zusatzinformation:
Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 =
Nr 47-826-04510 ( Nr unter Suche eingeben ) oder unten Register ( Ähnliche Atikel )
Zusatzinfo und Fragen eines Kunden :
In wie fern das das oben genannte als Ersatztyp eingesetz werden kann
- 1) vom Pinlayout aus
- 2) vom Rastermaß aus und der Kontaktbelegung
- 3) von den Abmessungen her
- 4) von der Schaltleistung des Kontaktes
- 5) von der Isolation her 4KV Coil-Kontakt her auch
- Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert
- Bezeichnung V23127-Bxxx = B = vertical = stehend
- Bezeichnung V23057-Bxxx = B = vertical = stehend
- Bezeichnung V23057-Axxx = A = horizontal = liegend
- z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V / 0013 = 48V = Spulenspannung
- Kontakte = A101 AGNi / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO
- zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit
